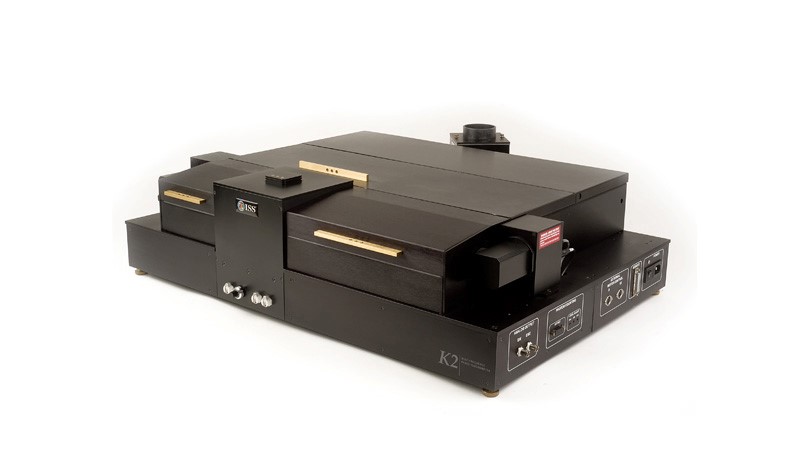

美国ISS 快速测试荧光寿命-磷光寿命光谱仪ChronosDFD
ChronosDFD用于快速的测试的荧光磷光衰减寿命，通过Vinci完成全自动化。Vinci是一个易于使用，基于Windows的软件包。。该仪器的设计采用T式样几何结构，可用于在两个荧光发射通道上同时采集信号。各种脉冲光源都可以与ChronosDFD连接，其中包括半导体激光器、LED,超连续激光器和超快激光器。探测器可从快速PMT、混合型PMT和砷化镓 (GaAs) PMT，SPAD中选择。该仪器还可以被升级，升级后能使用氙灯进行稳态荧光测量。
ChronosDFD的操作是全自动的；仪器控制、数据采集及处理是通过多维光谱学软件Vinci完成的。
ChronosDFD的关键特征
拥有灵活的仪器结构和兼容各种激发光源；
占地面积小，为了在两个通道上同时测量而设计了T式样几何形状；
短至皮秒上至数秒的寿命测量范围且用同一激发光源和数据采集技术；
全自动化的仪器部件包括了：比色皿支架、偏振片、滤光轮、单色器和搅拌器等；
由计算机控制可将恒温浴、滴定仪、停流仪器和高压泵集成；
可升级使其包括稳态测试功能如激发光谱/发射光谱等
用于快速且精确偏振测定的平行光束光路设计；
通过频域法ChronosDFD实现的数据采集的关键特征
荧光寿命时从两个可测量的参数计算：相位角和调制比；
速度更快并且更不容易出现伪影
能够一步测量各向异性衰减 (旋转相关时间)
可以更好地分辨短寿命部分
由于毫秒量级的高采样率，这是基于荧光寿命传感和实时测量的首选方案
数据相当清晰
技术参数
|
测量 (稳态荧光) |
• 校正的激发和发射光谱 • 毫秒动力学光子计数模式 |
|
测量 (时间分辨荧光) |
• 多重衰变时间从毫秒级到皮秒级 • 时间分辨光谱 |
| 激发光源 |
•皮秒脉冲半导体激光器： (nm): 370, 405, 436, 473, 635, 690, 780, 830 •纳秒LED (nm): 280, 300, 335, 345, 460, 500, 520 •其他脉冲激光器：超连续谱光源、皮秒飞秒固体激光器等。 |
|
激发和收集光路几 何结构 |
平行光束设计，用于精准偏振测量 |
| 偏振片选择 | UV级别格兰-汤普逊偏振器，L/A = 2.0 |
|
检测器 |
PMT 混合型PMT, SAPD等 |
|
波长范围 |
185 - 1,700 (取决于探测器) |
|
数字频域法DFD模块 |
最大计数范围最高达8000万次/秒 (使用混合型探测器) |
|
寿命测量范围 |
100皮秒至数秒用同一激发光源和数字信号处理单元； |
| 操作系统 |
Windows 10 |
|
电源要求 |
110 - 240 V, 50/60 Hz, 400 VAC |
|
尺寸/重量 |
885 mm (L) x 600 mm (W) x 330 mm (H)/45 kg |
测试举例
2-Aminopurine in Water（2-氨基嘌呤核苷水溶液）
使用K2在氙灯光源下获得2-氨基嘌呤核苷水溶液频率响应（相位和调制）。激发波长290nm，2mm狭缝尺寸；发射线通过345高通滤波器收集。数据的最佳拟合呈现指数衰减方式，衰减时间11.69 ns (θ2 = 1.32).
Rose Bengal in Water（玫瑰红水溶液）
