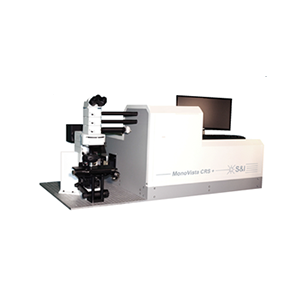

高分辨 MonoVista CRS+ 显微拉曼光谱仪系统
简介︰
德国Spectroscopy & Imaging（S&I）公司是世界知名的共焦显微拉曼光谱仪制造商。在拉曼光谱仪、拉曼光谱显微镜和拉曼过程控制领域拥有世界顶尖的技术，S&I设计的拉曼光谱系统被世界各地科学家使用。针对高端科研领域应用，可提供定制化解决方案，分辨率可达0.2cm-1。提供独特的1064nm 波长选项，具有极致抑制荧光能力。近红外1064nm 的激发是生物，生命科学，化学，地质，刑侦等领域优选波长。S&I公司为领域科研对象提供灵活化，多样化的定制拉曼解决方案，可使用户的科研在仪器方面超越其他的科研团队。S&I拥有独一无二的高灵敏拉曼快速成像Mapping和数据分析处理能力，1500张/秒光谱采集速度。

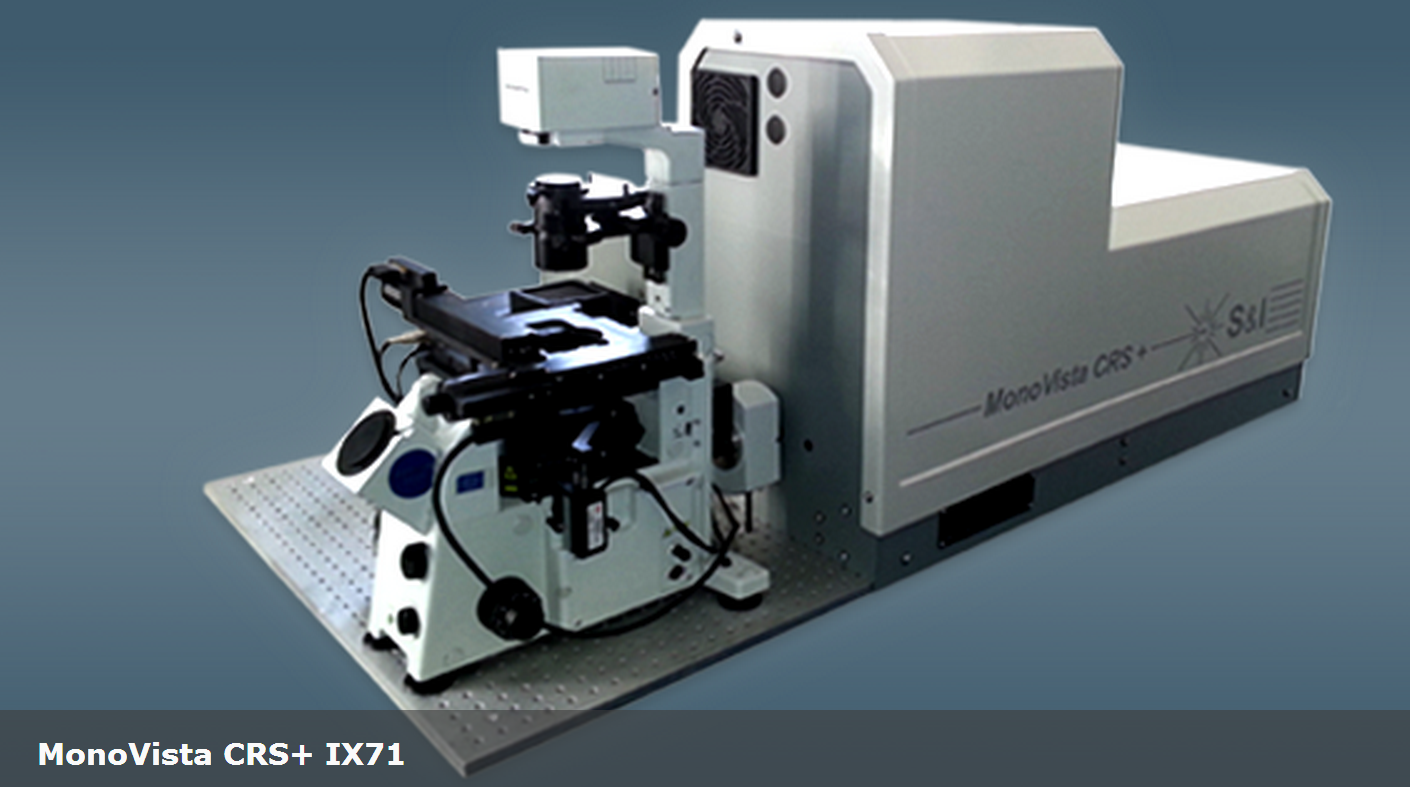

S&I MonoVista CRS+ 显微拉曼提供了极强的灵活配置性和易操作性。我们提供从常规分辨能力和超高分辨能力的仪器配置解决方案，优秀的抑制杂散光能力，从而获得低波数拉曼光谱。MonoVista CRS+ 显微拉曼系统基于 Olympus microscopes BX53和IX71进行正置和倒置技术方案设计。共焦拉曼显微镜提供的空间分辨率在微米级范围。软件控制XYZ自动台可进行拉曼3D Mapping.
产品概述和特点
MonoVista CRS系统特点：
显微镜特点：
Raman Mapping ：
MonoVista CRS 软件控制系统：
技术参数
|
光谱仪主机 |
|
|
光谱仪 |
PI高性能研究级TriVista光谱仪，具有像差校正。 |
|
焦长 |
500mm； |
|
或750mm； |
|
|
光栅 |
多种规格可选600,1200,2400,3600gr/mm |
|
如：1800 gr/mm 532 nm激发；900 gr/mm 1064 nm激发 |
|
|
共焦形式 |
电动控制狭缝，可调范围：10μm-3mm； |
|
易用共焦模式，可选针孔设计 |
|
|
光谱范围 |
532 nm：50-9000cm-1；可选低波数小于10cm-1； |
|
1064 nm：60-3400cm-1； |
|
|
光谱分辨率 |
532 nm：1cm-1；可选 0.2 cm-1 |
|
1064 nm：2cm-1； |
|
|
空间分辨率 |
径向小于0.5μm，轴向小于1μm （532nm激发时） |
|
径向小于2μm，轴向小于2μm （1064nm激发时） |
|
|
光谱重复性 |
0.1cm-1 |
|
检测器 |
科研级CCD或EMCCD和InGaAs阵列 |
|
激光器 |
|
|
波长 |
可配1至4个激光器，如下列波长可选266nm，320nm，325nm， 355 nm，405nm，442nm，457nm,473nm,488nm，515nm，532nm，633nm ，785nm，830nm，1064nm 等） |
|
功率 |
不同功率可选。最大至2000mw |
|
功率级联可调，可选最大激发功率； |
|
|
滤波片 |
532nm：Edge Filter/Notch Filter |
|
1064nm：Edge Filter边缘宽度小于60cm-1 |
|
|
控制 |
电动控制激光器切换，光路自动化校准和自动化标定 |
|
显微镜 |
|
|
显微镜 |
正置Olympus BX53MRF 反射显微镜； |
|
倒置Olympus IX73 反射显微镜 |
|
|
双显微镜 |
|
|
物镜转轮 |
6位 |
|
照明 |
LED照明 |
|
物镜 |
标准物镜:10X,20X,50X,100X, |
|
近红外物镜: 50X |
|
|
其他长工作距离物镜可选 |
|
|
成像 |
高分辨数字CCD成像 |
|
载物台 |
电动控制载物台； |
|
移动范围：100×75mm； |
|
|
精度：0.05μm； |
|
|
Z轴控制精度：0.05μm； |
|
|
XYZ轴拉曼Mapping控制软件，自动化聚焦功能； |
|
|
软件 |
|
|
分析模块 |
Vista全功能智能光谱软件包：数据采集、计算和处理及曲线拟合等各项 功能 |
|
控制模块 |
自动光路准直，自动校准系统，控制光路切换 |
|
快速拉曼成像模块 |
光谱采集速度：1500张/秒 |
|
能实现Y-Z方向快速深度面扫描拉曼成像； |
|
|
最大扫描点：＞1024×1024； |
|
|
扫描范围：＞100μm×100μm； |
|
|
数据库 |
提供数据库软件，并具有建库功能，可实现混合物光谱分离识别 |
|
输出数据 |
ASCII，Excel，GRAMS输出格式，适配兼用通用光谱数据格式 |
|
计算机 |
3,5 GHz Intel i7 |
|
8 GB RAM |
|
|
1 TB Harddisk; |
|
|
DVD-ROM Drive |
|
|
1024 MB ATI显卡 |
|
|
Two 22” TFT 显示器 |
|
|
MS Windows 7 Professional |
